El cableado estructurado (wikipedia) nos indica el modo en que debemos cablear las instancias.
Dentro del cableado estructurado hablaremos principalmente de cableado horizontal y cableado vertical (backbone, columna cervical).
El cableado horizontal nos indica el modo en que debemos organizar el cableado dentro de la misma planta mientras que el cableado vertical nos indica como debe ser la organización del cable entre diferentes plantas.
La idea básica es que:
- cada equipo se conecta a una roseta a través de un latiguillo. El latiguillo no debe superar los XX metros
- de cada roseta sale un cable que entra al rack y se conecta a la parte trasera del panel de parcheo
- del panel de pacheo al switch se coloca un latiguillo
- puede ser que dentro del mismo rack haya mas de 1 switch, en ese caso habrá que ver como dice cada fabricante que deben interconectarse entre si
- los racks de la misma planta no pueden estar separados mas de XX metros. Un rack de planta se llama FD (Floor Distribution, distribuidor de planta)

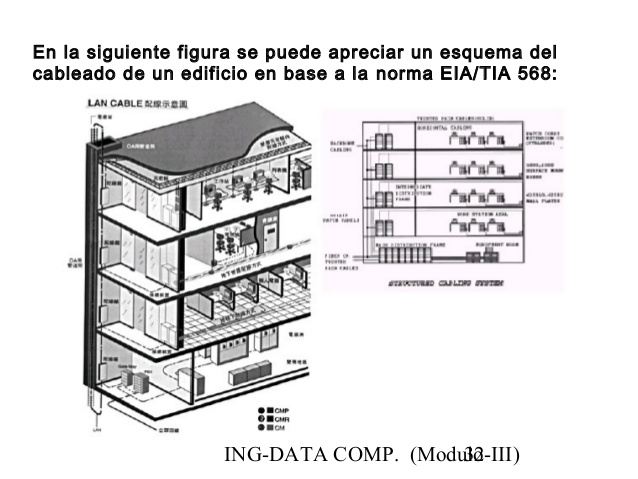

- lo ideal es que los racks de distintas plantas estén ubicados uno encima de otro (cada uno en su planta) formando el backbone. Entre estos armarios y para evitar que se produzcan cuellos de botella se utiliza el cableado de mayor velocidad (ficha óptica)
- generalmente uno de estos armarios del backbone actúa como BD (Building Distributor, Distribuidor de Edificio) que es por donde tendremos acceso al exterior

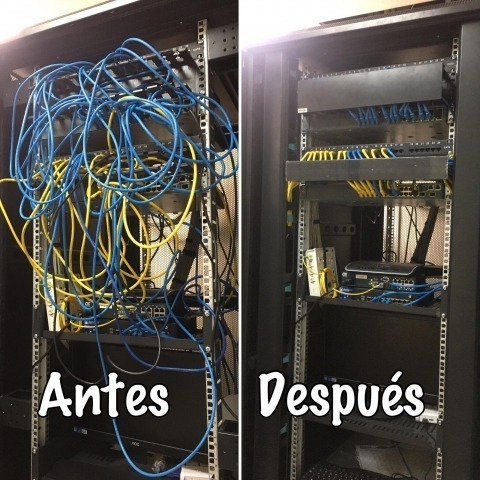

Es importante que el cableado esté ordenado y recogido en mazas de máximo XX cables evitando que el radio de curvatura sea menor que XX.
